Опоры гранёные конические (ОГК) или несиловые фланцевые гранёные (НФГ) - это конструкции для установки освещения в районах любой ветровой нагрузки (1-7). То есть, ОГК могут применяться на магистралях, шоссе и городских улицах, мостах и развязках, на вокзалах, аэродромах и в портах, в парках, скверах и на набережных. Кроме того, их удобно использовать для освещения фонтанов, арок, скульптурных композиций и других типов малых архитектурных форм.
Конструкция
Основная часть опоры ОГК, а это её ствол, представляет собой цельный стальной лист, согнутый особым образом для получения конуса с восемью гранями. При этом шов изделия проходит вертикально (вдоль ствола). При изготовлении опоры может быть использована сталь с различными характеристиками - марка подбирается в зависимости от температурного режима, влажности и прочих условий зоны, где будет установлено данное изделие.
В качестве дополнительной защиты от внешних воздействий опоры оцинковывают - это даёт гарантию долговечности продукции, сохранность её формы и целостности на протяжении, как минимум, двух-трёх десятков лет.
Также есть возможность окрасить опору в любой цвет по шкале RAL - в соответствии с индивидуальными потребностями клиента или указаниями конкретного дизайн-проекта.
Монтаж
Большим преимуществом этих опор безусловно является их малый вес, ведь он обеспечивает простоту монтажа и удобство эксплуатации.
Для установки фланцевых опор необходим фундамент - специальный блок, который закладывается в землю и закрепляется бетоном. Затем в этот фундамент монтируется опора и фиксируется фланцами на болтах. Марка бетона и крепёжные элементы тоже выбираются для конкретного типа ОГК.
Для крепления консольных светильников опоры оснащаются 1-, 2-, 3- и 4-рожковыми кронштейнами.

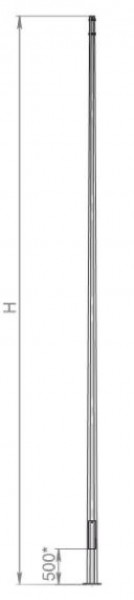

Стальная несиловая граненая коническая опора 3 метра ОГК-3
арт. ОГК-3 гц
Опора стальная граненая коническая ОГК-3. Высота - 3 метра. Диаметр нижней части - 113 мм, верхней части - 75 мм. Вес - 28 кг. Горячее цинкование., Высота - 3 метра, Диаметр нижней части - 113 мм, Диаметр верхней части - 75 мм, Вес - 28 кг, Горячее цинкование.
под заказ
Стальная несиловая граненая коническая опора 4 метра ОГК-4
арт. ОГК-4 гц
Опора стальная граненая коническая ОГК-4. Высота - 4 метра. Диаметр нижней части - 113 мм, верхней части - 75 мм. Вес - 34 кг. Горячее цинкование., Высота - 4 метра, Диаметр нижней части - 113 мм, Диаметр верхней части - 75 мм, Вес - 34 кг, Горячее цинкование.
под заказ
Стальная несиловая граненая коническая опора 5 метров ОГК-5
арт. ОГК-5 гц
Опора стальная граненая коническая ОГК-5. Высота - 5 метров. Диаметр нижней части - 123 мм, верхней части - 75 мм. Вес - 43 кг. Горячее цинкование., Высота - 5 метров, Диаметр нижней части - 123 мм, Диаметр верхней части - 75 мм, Вес - 43 кг, Горячее цинкование.
под заказ
Стальная несиловая граненая коническая опора 6 метров ОГК-6
арт. ОГК-6 гц
Опора стальная граненая коническая ОГК-6. Высота - 6 метров. Диаметр нижней части - 133 мм, верхней части - 75 мм. Вес - 51 кг. Горячее цинкование., Высота - 6 метров, Диаметр нижней части - 133 мм, Диаметр верхней части - 75 мм, Вес - 51 кг, Горячее цинкование.
под заказ
Стальная облегченная несиловая граненая коническая опора 7 метров ОГКл-7
арт. ОГКл-7 гц
Опора стальная облегченная граненая коническая ОГКл-7. Высота - 7 метров. Диаметр нижней части - 135 мм, верхней части - 69 мм. Вес - 61 кг. Горячее цинкование., Высота - 7 метров, Диаметр нижней части - 135 мм, Диаметр верхней части - 69 мм, Вес - 61 кг, Горячее цинкование.
под заказ
Стальная несиловая граненая коническая опора 7 метров ОГК-7
арт. ОГК-7 гц
Опора стальная граненая коническая ОГК-7. Высота - 7 метров. Диаметр нижней части - 142 мм, верхней части - 75 мм. Вес - 82 кг. Горячее цинкование., Высота - 7 метров, Диаметр нижней части - 142 мм, Диаметр верхней части - 75 мм, Вес - 82 кг, Горячее цинкование.
под заказ
Стальная облегченная несиловая граненая коническая опора 8 метров ОГКл-8
арт. ОГКл-8 гц
Опора стальная облегченная граненая коническая ОГКл-8. Высота - 8 метров. Диаметр нижней части - 145 мм, верхней части - 69 мм. Вес - 75 кг. Горячее цинкование., Высота - 8 метров, Диаметр нижней части - 145 мм, Диаметр верхней части - 69 мм, Вес - 75 кг, Горячее цинкование.
под заказ
Стальная облегченная несиловая граненая коническая опора 9 метров ОГКл-9
арт. ОГКл-9 гц
Опора стальная облегченная граненая коническая ОГКл-9. Высота - 9 метров. Диаметр нижней части - 160 мм, верхней части - 75 мм. Вес - 91 кг. Горячее цинкование., Высота - 9 метров, Диаметр нижней части - 160 мм, Диаметр верхней части - 75 мм, Вес - 91 кг, Горячее цинкование.
под заказ
Стальная несиловая граненая коническая опора 8 метров ОГК-8
арт. ОГК-8 гц
Опора стальная граненая коническая ОГК-8. Высота - 8 метров. Диаметр нижней части - 152 мм, верхней части - 75 мм. Вес - 96 кг. Горячее цинкование., Высота - 8 метров, Диаметр нижней части - 152 мм, Диаметр верхней части - 75 мм, Вес - 96 кг, Горячее цинкование.
под заказ
Стальная облегченная несиловая граненая коническая опора 10 метров ОГКл-10
арт. ОГКл-10 гц
Опора стальная облегченная граненая коническая ОГКл-10. Высота - 10 метров. Диаметр нижней части - 170 мм, верхней части - 75 мм. Вес - 102 кг. Горячее цинкование., Высота - 10 метров, Диаметр нижней части - 170 мм, Диаметр верхней части - 75 мм, Вес - 102 кг, Горячее цинкование.
под заказ
Стальная несиловая граненая коническая опора 9 метров ОГК-9
арт. ОГК-9 гц
Опора стальная граненая коническая ОГК-9. Высота - 9 метров. Диаметр нижней части - 161 мм, верхней части - 75 мм. Вес - 110 кг. Горячее цинкование., Высота - 9 метров, Диаметр нижней части - 161 мм, Диаметр верхней части - 75 мм, Вес - 110 кг, Горячее цинкование.
под заказ
Стальная несиловая граненая коническая опора 10 метров ОГК-10
арт. ОГК-10 гц
Опора стальная граненая коническая ОГК-10. Высота - 10 метров. Диаметр нижней части - 171 мм, верхней части - 75 мм. Вес - 126 кг. Горячее цинкование., Высота - 10 метров, Диаметр нижней части - 171 мм, Диаметр верхней части - 75 мм, Вес - 126 кг, Горячее цинкование.
под заказ
Стальная несиловая граненая коническая опора 10 метров ОГК-10(100)
арт. ОГК-10(100) гц
Опора стальная граненая коническая ОГК-10(100). Высота - 10 метров. Диаметр нижней части - 171 мм, верхней части - 100 мм. Вес - 150 кг. Горячее цинкование., Высота - 10 метров, Диаметр нижней части - 171 мм, Диаметр верхней части - 100 мм, Вес - 150 кг, Горячее цинкование.
под заказ
Стальная несиловая граненая коническая опора 11 метров ОГК-11
арт. ОГК-11 гц
Опора стальная граненая коническая ОГК-11. Высота - 11 метров. Диаметр нижней части - 187 мм, верхней части - 75 мм. Вес - 153 кг. Горячее цинкование., Высота - 11 метров, Диаметр нижней части - 187 мм, Диаметр верхней части - 75 мм, Вес - 153 кг, Горячее цинкование.
под заказ
Стальная несиловая граненая коническая опора 12 метров ОГК-12
арт. ОГК-12 гц
Опора стальная граненая коническая ОГК-12. Высота - 12 метров. Диаметр нижней части - 190 мм, верхней части - 75 мм. Вес - 170 кг. Горячее цинкование., Высота - 12 метров, Диаметр нижней части - 190 мм, Диаметр верхней части - 75 мм, Вес - 170 кг, Горячее цинкование.
под заказ
Стальная несиловая граненая коническая опора 14 метров ОГК-14
арт. ОГК-14 гц
Опора стальная граненая коническая ОГК-14. Высота - 14 метров. Диаметр нижней части - 300 мм, верхней части - 100 мм. Вес - 305 кг. Горячее цинкование., Высота - 14 метров, Диаметр нижней части - 300 мм, Диаметр верхней части - 100 мм, Вес - 305 кг, Горячее цинкование.
под заказ
Стальная несиловая граненая коническая опора 16 метров ОГК-16
арт. ОГК-16 гц
Опора стальная граненая коническая ОГК-16. Высота - 16 метров. Диаметр нижней части - 300 мм, верхней части - 100 мм. Вес - 358 кг. Горячее цинкование., Высота - 16 метров, Диаметр нижней части - 300 мм, Диаметр верхней части - 100 мм, Вес - 358 кг, Горячее цинкование.
под заказ
